?在民用建筑等高頻用電場所，如果發生斷電，將會嚴重影響生活秩序。因此，擁有一款安全、可靠的雙電源自動轉換開關，保持供電連續性與可靠性尤為重要。
雙電源自動轉換開關簡稱為ATSE（俗稱雙電源轉換開關），是Automatic transfer switching equipment的縮寫。顧名思義它是在用電突然斷電時通過雙電源切換開關，自動連接到備用的電源上，使我們的運作不至于停斷，仍能繼續運作。
雙電源自動轉換開關的用途，簡單來說就是一路常用一路備用，當常用電突然故障或停電時，通過雙電源切換開關，自動投入到備用電源上，（小負荷下備用電源也可由發電機供電）使設備仍能正常運行。最常見的是電梯、消防、監控上，銀行用的UPS不間斷電源也是，不過他的備用是電池組。

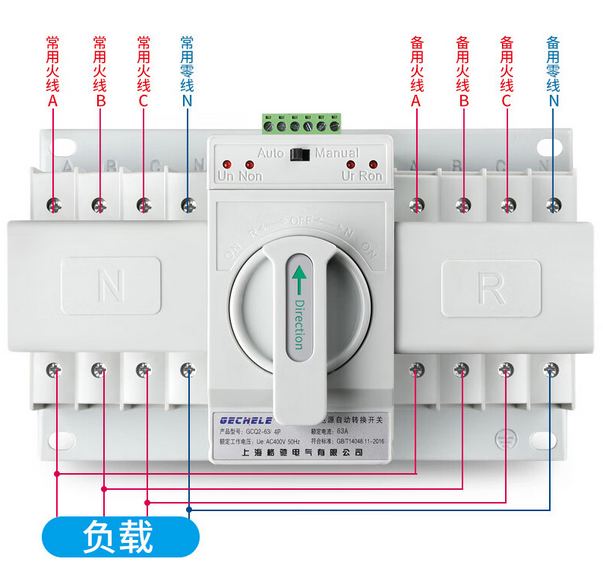

常用CB級ATS參考：

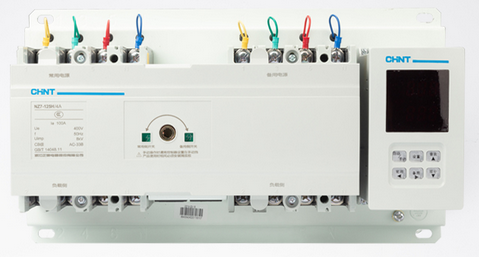

常用CB級ATS參考：
常用PC級ATS參考：
這個開關電器有用到地方還有很多，對保證雙電源供電可靠性至關重要，學電氣的朋友一定要知道如何正確選用和區分。

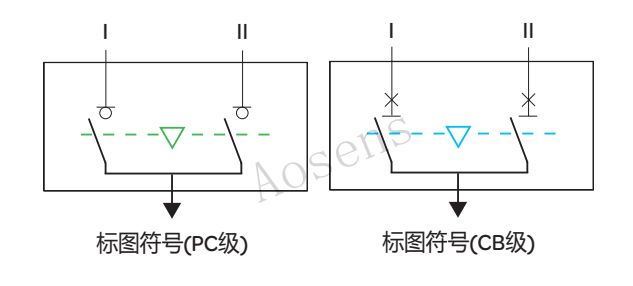

（1）雙電源自動轉換開關PC級與CB級的區別
PC級：能夠接通和承載正常和故障電流，但不用于分斷短路電流的ATSE。
CB級：配備過電流脫扣器的ATSE，它的主觸頭能夠接通并用于分斷短路電流。
（2）雙電源自動轉換開關的選用要點
PC級：能耐受預期短路電流（考核lcw和lcm），額定電流不小于計算電流的125%。
CB級：當采用CB級ATSE為消防負荷供電時，應采用僅有短路保護的斷路器組成的ATSE。
CB級與PC級ATSE兩者有以下幾點區別
（1）兩者機構設計理念不同
CB級是由斷路器組成，而斷路器是以分斷電弧為己任，要求機構快速脫扣。因而可能存在滑扣、再扣不可靠因素；而PC級機構不存在該方面問題。PC級產品的可靠性遠高于CB級產品。斷路器(MCCB)一般不承受短時受電流,觸頭壓力較小。當供電電路發生短路時，斷路器的動觸頭被斥開并產生限流作用，從而分新短路電流；而PC級ATSE應承受201e及以上過載電流，觸頭壓力要求較大，因而ATSE觸頭不易被斥開，也不易被熔焊。這一特性對消防供電系統尤為重要。
（2）兩路電源在轉換過程中存在電源疊加問題
PC級ATSE充分考慮了這一因素。PC級ATSE的電氣間隙、爬電距離一般是斷路器的電氣、爬電距離的180%、150%(標準要求)。因而PC級ATSE安全性更好。
（3）觸頭材料的選擇角度不同
斷路器常常選銀鎢、銀碳化鎢材料配對，這有利于分斷電弧，但該類觸頭材料易氧化，備用觸頭長期暴蒸在外，在其表面易形成阻礙導電、難驅除的氧化物，當備用觸頭一但投入使用，觸頭溫開增高易造成開關燒毀甚至爆炸；而PC級AT5E充分考慮了觸頭材料氧化帶來的后果。
雙電源自動轉換開關的選用要點:
（1）從可靠性角度考慮
PC級的比CB級的可靠性高一些，PC級使用的是機械+電子轉換動作鎖，CB級使用的是電子轉換動作鎖。到目前為止，世界上CB級雙電源自動切換開關都是由兩個斷路器構成本體，是各種雙電源自動切換開關解決方案中結構最復雜的方案（運動部件比PC級雙電源自動切換開關多一倍以上），CB級雙電源自動切換開關的可靠性低于PC級雙電源自動切換開關的可靠性（就如同斷路器的可靠性低于負荷開關的可靠性一樣的道理）。
（2）動作時間
兩者動作時間相差較大，對于疏散照明之類的負載，基本上是只能用PC級了，因為要求的切換時間太短了。
（3）是否需要斷路器
PC級雙電源切換開關沒有短路保護功能，用戶是否額外增加斷路器應根據電路系統是否需要來考慮。
《低壓配電設計規范》GB 50054-2011 第6.3.6過負荷斷電將引起嚴重后果的線路，其過負荷保護不應切斷線路，可作用于信號。
當采用CB級ATSE為消防負荷供電時，應采用僅有短路保護的斷路器組成的ATSE。所以為了省麻煩，消防負荷一般都是采用PC級。
雙電源切換開關它的作用是實現雙路電源轉換作用，有無短路保護功能不會對它的運行影響。很多人認為短路功能是用來保護開關，這是理解誤區。
（4）是否設置隔離開關
加裝隔離開關，會占用空間、增加成本，降低可靠性，建議工業用電系統中隔離開關需控制安裝數量，在居民樓層中沒必要設置隔離開關。
（5）設計要點
PC級：能耐受預期短路電流，額定電流不小于計算電流的125%。
CB級：當采用CB級ATSE為消防負荷供電時，應采用僅有短路保護的斷路器組成的ATSE。CB級雙電源自動切換開關，實際上就是一個斷路器，要按照選擇斷路器的原則和方式，選擇CB級雙電源自動切換開關斷路器的參數。如果決定選擇某一個品牌，一定要校驗該品牌采用的斷路器是否符合安裝位置對斷路器的要求?；诒疚那笆隼碛桑ㄗh選擇僅有短路保護功能的MCCB作為CB級雙電源自動切換開關本體開關。
這一點往往被忽視，大多數設計師選用CB級雙電源自動切換開關時，僅僅標注產品的型號、電流等級和級數，忽視了其所用斷路器的型號、規格等。
注：ATSE宜有檢修隔離功能；當本體沒有此功能時，設計上應采取隔離措施。消防負荷配電的雙電源開關不建議選用帶中間0位，所以在需要檢修隔離時，推薦在前端設置隔離開關。
不管是PC級還是CB級，由于切換時間都遠遠超過了IT設備的關機、重啟時間，不能滿足電腦、服務器類設備不關機，不重啟的要求。因此，當需要后端設備滿足高要求時，需要選擇Aosens奧盛靜態切換系列產品，如MSTS、RSTS、APTY、APTN等，這類產品切換時間僅需要5-15毫秒左右，并且支持最高800A的，單相，三相電切換。
